凈化車間（潔凈室）的平面布局設計是確保其功能性和高效性的關鍵步驟。合理的布局不僅能夠滿足生產工藝需求，還能提高工作效率并降低污染風險。以下是凈化車間平面布局設計的主要要點：

1. 總體布局原則

• 分區明確：根據不同的潔凈度要求將車間劃分為多個區域，如生產區、輔助區、更衣區、風淋室、緩沖間等。
• 單向流線：設計單向的人流和物流通道，避免交叉污染。通常人流從高潔凈度區流向低潔凈度區，物流則相反。
• 靈活性與擴展性：考慮到未來可能的需求變化，在設計時預留一定的擴展空間。

2. 功能分區設計

2.1 生產區

• 工藝流程優化：根據生產工藝流程合理布置生產設備，減少不必要的移動距離，提高工作效率。
• 潔凈度分級：按照不同工序?qū)崈舳鹊囊筮M(jìn)行分區，例如高精度操作區應設置在Zui高潔凈級別的區域內。

2./XMLSchema

• 更衣區：包括普通更衣室和無塵更衣室，用于人員進入潔凈區前更換專用服裝和鞋子。

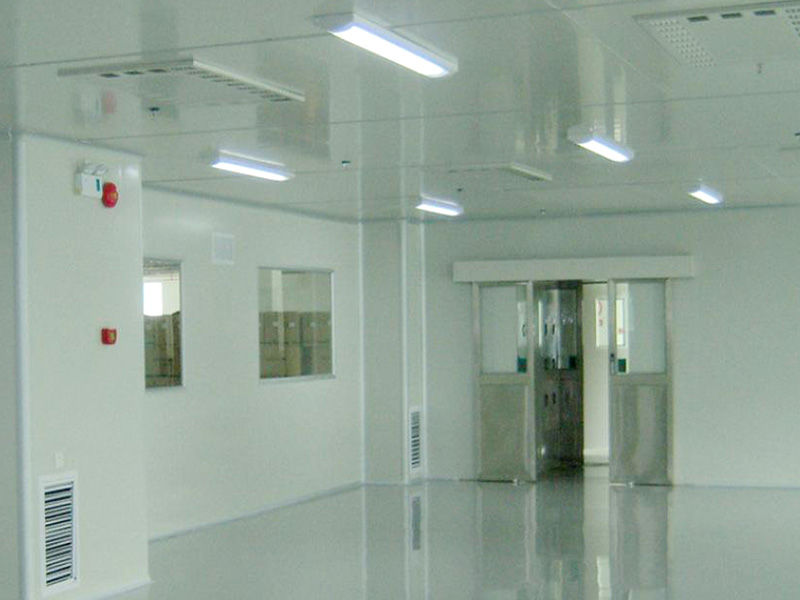

• 風淋室：設置在更衣區與潔凈區之間，通過高速氣流吹除人員身上的灰塵顆粒。
• 緩沖間：連接不同潔凈等級區域之間的過渡空間，保持適當?shù)膲翰钜苑乐刮廴緮U(kuò)散。

2.3 輔助區

• 設備維護區：為便于設備檢修和維護，需設立專門的維修區域，并盡量靠近主要設備。
• 倉儲區：存放原材料、半成品及成品的倉庫應獨立設置，并有良好的通風和防潮措施。
• 辦公區：管理人員辦公室應遠離生產區，但仍需方便監控和管理。

3. 空氣流動與壓力控制

• 送風系統布局：采用上送下回的方式，送風口應均勻分布在天花板上，回風口設于地面附近，形成有效的氣流組織。
• 壓差管理：通過調節送風量和回風量維持不同潔凈區域之間的適當壓差，一般情況下，潔凈度越高的區域相對外部環境的壓力越高。
• 排風系統設計：對于產生有害氣體或粉塵的操作區，需設置局部排風裝置，確保污染物及時排出室外。

4. 溫濕度與照明設計

• 溫濕度控制：根據不同生產工藝的要求設定合適的溫度和濕度范圍，通常溫度控制在20-25℃，相對濕度在45%-65%之間。
• 照明配置：提供充足的照明，一般要求照度不低于300lx，對于精細操作區域則需更高（如1200lx以上）。使用無塵燈具，避免積塵。

5. 地面與墻面處理

• 地面材料選擇：選用防滑、耐磨、易清潔的地面材料，如環氧樹脂地坪或PVC地板。
• 墻面材料選擇：采用光滑、無縫隙且易于清潔的材料，如彩鋼板、不銹鋼板等，減少灰塵積聚點。
• 天花板設計：同樣應選用不易積塵、便于清洗的材料，并預留足夠的檢修口方便維護。

6. 門與傳遞窗設計

• 自動門：選用密封性好、開關靈活的自動門，減少外部污染物進入。
• 傳遞窗：在不同潔凈等級區域之間設置帶有高效過濾裝置的傳遞窗，用于物料的安全傳遞。

7. 安全設施

• 消防設施：配備必要的滅火器材、消火栓等消防設施，保障人員生命財產安全。
• 應急通道：設置清晰標識的緊急出口和疏散通道，確保發生火災時能夠迅速撤離。
• 報警系統：安裝煙霧探測器、溫度傳感器等報警裝置，及時發現并處理安全隱患。

8. 人性化設計

• 舒適的工作環境：考慮員工的工作體驗，提供舒適的休息區、飲水設施等。
• 心理支持：為員工提供必要的心理支持，幫助他們應對長期在嚴格環境中工作的壓力。

9. 可持續發展

• 節能措施：采用節能技術，如變頻空調系統、智能照明控制系統等，降低能耗。
• 環保材料：優先選用環保型建筑材料和裝飾材料，減少對環境的影響。

綜合考慮

在設計凈化車間的平面布局時，需要綜合考慮生產工藝需求、環境保護、員工健康與安全等多個方面，確保Zui終建成的設施既能滿足生產要求，又能長期穩定地運行。在整個過程中，務必遵循相關法律法規和行業標準，確保設計合理、施工規范、運行安全。

通過上述詳細的設計要點，可以構建一個高效、可靠且符合要求的凈化車間，為產品質量提供有力保障。

本文由中凈國際整理發布，如需轉載請注明來源及出處，原文地址：http://m.fsnuoqi.com/cjzx/912.html
